非法室外直放站对联通GSM基站干扰的快速查找与分析
(2010-01-11)
            ■ 贵州省无线电监测站 俞浩平

  随着无线电技术的不断发展和电磁环境的不断恶化,公众通信基站受干扰事件也日益增多。前一段时间,贵阳市发生了一起公众移动通信基站受干扰事件,本文介绍这起联通GSM基站受到非法室外直放站干扰案例,供同行们参考。

1 干扰现象

  2009年8月3日上午,贵州省无线电监测站接到贵州联通贵阳分公司干扰投诉电话,称东新路附近居民的手机不能正常接打电话,即使接通电话,也不能通话,用户投诉非常多,同时机房中心显示手机掉线率高。这一现象从8月2日12时开始,干扰源一直存在,并不断对该基站造成干扰。

2 干扰查找过程与分析

  接到投诉后,站领导高度重视,迅速组织技术人员,与联通公司相关负责人一同前往离干扰最严重的基站站点。在基站楼顶,技术人员用YBT250便携频谱仪对890MHz~915MHz频段进行测试,测得上行频段909.4MHz(97信道)处有一长发信号,电平值达到-65dBm,且一直存在,初步估计为干扰信号,且干扰源就在附近。

  从频谱仪上看,信号占用带宽200k左右,频率落在联通上行频段中,还需进一步从它的幅度与调制方式判断信号来源。

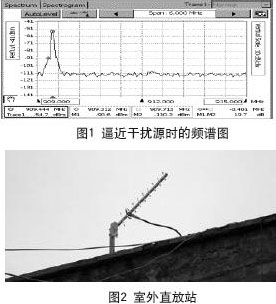

  为了排除自身干扰的可能性,我们现场关闭了受干扰基站,干扰信号仍然存在,电平值没明显变化。随后,我们在楼顶换上HE100测向天线进行测向,发现干扰信号的来波方向比较明显(疑似为方向性较强的八木天线所致),测向天线指向受干扰区域的东南方向,电平值达到-63dBm。随后,技术人员迅速赶往下一个较开阔的制高点,即文昌阁平台上进行交叉定位。测向结果表明,在省医院为中心的片区测得电平值最大,达到-61dBm(见图1)。于是我们运用场强法逼近测量,驱车行驶至中山东路省医院路口,这时场强值突然增大至-45dBm。经过仔细查找,最终在该院对面小区楼顶上找到一副八木天线(见图2)。逼近该天线时,干扰信号迅速增强至-21dBm。


  经询问该小区物业后我们得知,该直放站是移动公司8月2日为解决该小区信号覆盖而新建的,这与联通公司投诉干扰发生的时间正好一致。于是我们迅速与移动公司相关负责人取得联系,对该直放站进行了关机测试,干扰信号消失。如图3所示。

  回来后,我们从数据库查询得知该新建站未办理相关设台手续,造成此次联通GSM基站干扰源为移动公司非法室外直放站。目前,通过多方协调,联通GSM基站受干扰已经排除,但是还需要我们进一步加强对无线电管理条例的宣传,规范设置、使用基站的行为,减少或避免各种蜂窝无线电通信网络之间的无线电干扰。

3 总结与体会

  干扰查处是一个完整的过程,每一步都得做到位,才能使整个过程高效、准确,通过这些年的实际工作,我觉得以下几步非常重要:

(1)准备工作。在查处工作实施之前,充分的准备工作对快速成功地完成任务至关重要。第一要熟练掌握所带设备(如便携设备、监测测向天线、监测车等)的工作原理、功能、技术性能和指标;第二对各类无线电发射设备的调制方式和工作原理应有一定的了解。

(2)沟通。干扰排查时,多与受干扰单位技术人员沟通,具体了解受干扰的一些情况,使工作更有目的性和针对性,缩小查找范围。在查找过程中其技术人员还能比较方便地带领

(摘自 中国无线电管理)
